MITEE-BITE


Multi Power VAC


VM 300


VM 100

Vac MAGIC Vakuum-Spannsysteme

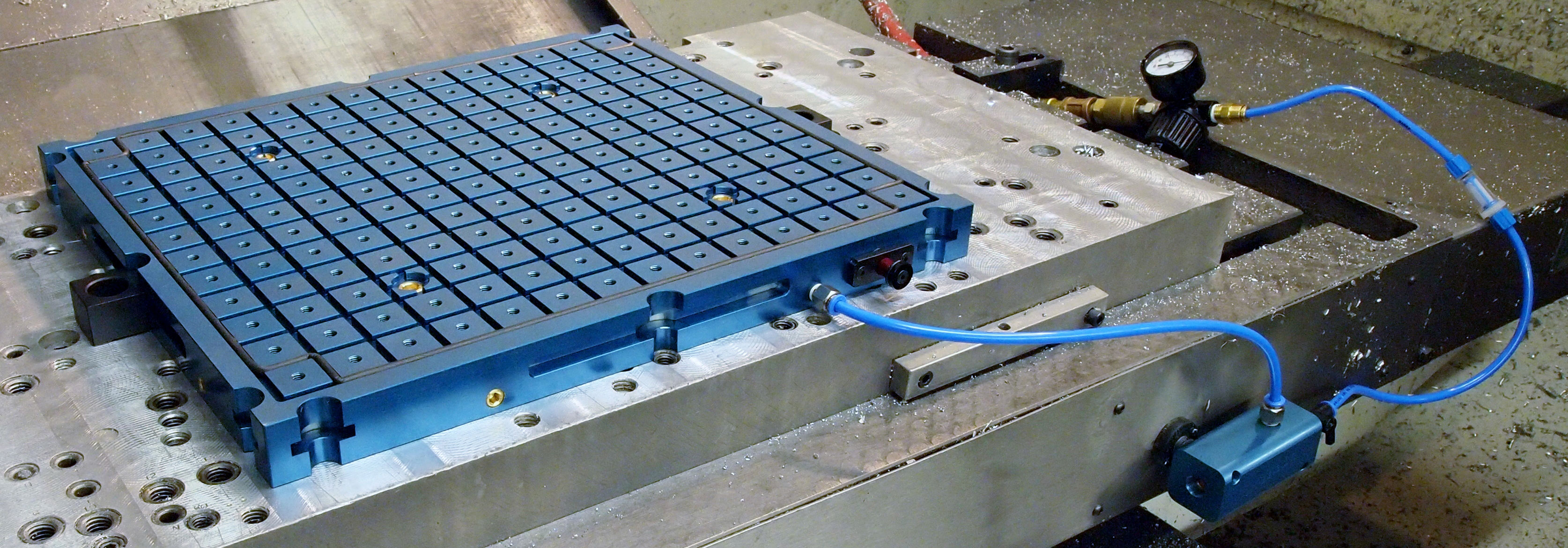

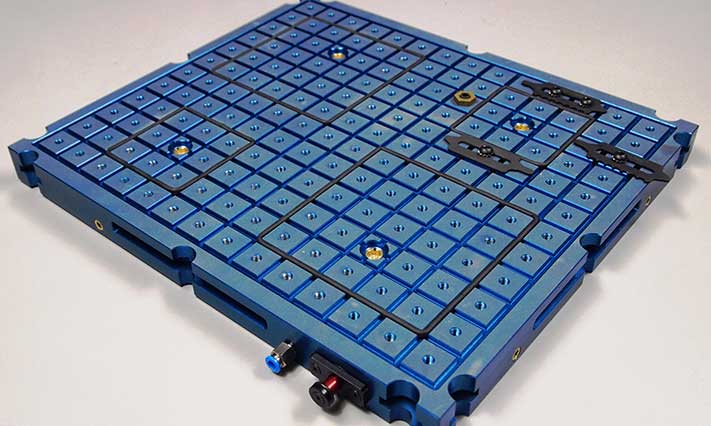

MITEE-BITE MULTI-POWER VAC

Das Vakuum-Spannsystem mit den vielen Vorzügen.

  • Ein spezieller Vakuumgenerator arbeitet mit Druckluft aus dem Werkstattnetz
    und macht eine Vakuumpumpe unnötig
  • Die Auflageplatte besitzt eine behandelte Oberfläche, die durch erhöhte Reibung
    eine grössere Spannkraft besorgt.
  • Die Platten können aneinander gesetzt werden,
    um jede gewünschte Spannfläche zu bekommen.
  • Mit vier Vakuumöffnungen kann die Spannfläche in vier verschiedene Sektoren
    abgeteilt werden (durch Dichtschnur ).
  • Mit den Stahlscheiben auf der Unterseite kann das Vakuumsystem
    auf Magnetplatten gespannt werden.
  • M6 Gewinde in jedem Feld der Vakuumplatte vergrößert die Anwendungs-
    möglichkeiten (z.B. für die Werkstückmessung auf KMM).
  • Vier mehrdirektional verschiebbare 1,8 mm hohe Anschläge
    und ein Satz Pratzen mit M6 werden mitgeliefert
  • Die obere Verschleissplatte kann für besondere Verwendungen bearbeitet werden.
    Ausrichtelemente im Untersatz und Zentrierstifte ermöglichen ein schnelles und
    einfaches Aufsetzen der Palette
  • Die Lieferung enthält Zubehör und alle Schlüssel.
  • Die Inbetriebnahme erfolgt innerhalb von wenigen Minuten

Art. Nr.Beschreibung
46000Multi Power Vac Grundplatte mit Vakuumgenerator und allem Zubehör
46100Vakuum Generator mit Druckminderer/Schläuche/Messing Filter

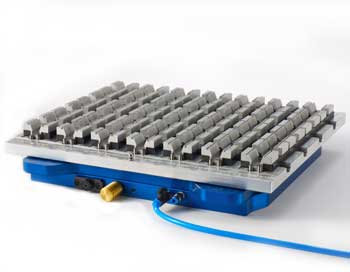

VAC-MAGIC Nullpunkt-Spannsystem VM300

MITEE-BITE VAC-MAGIC VM 300

Geringe Investition,
aber hoher Produktivitätsgewinn

Rüstzeiten verringern und die Produktivität steigern? VAC-MAGIC bietet Ihnen die Möglichkeit dazu. Als Vakuum-Spannsystem und Palettenwechsler erhöht VAC-MAGIC Ihre Spannmöglichkeiten bei gleich­zeiti­ger Ver­ringerung der Rüstzeiten. Sein nahezu wartungs­freier Betrieb und geringer Luftverbrauch halten die Betriebs­kosten gering.

Als Vakuumspannsystem bietet VAC-MAGIC außerdem die Möglichkeit, flache und weiche Werkstücke zu spannen, die sich in keinen Schraubstock spannen lassen.

Ein weiteres Plus: VAC-MAGIC benötigt keine Vakuum-Pumpe! Es arbeitet nach dem Venturi-Prinzip mit Druckluft aus Ihrem Druckluftnetz.



Systeme und Paletten

Art. Nr.Beschreibung
45101Komplettsystem mit 2 Standard Paletten 20mm und einer Vakuum Palette und 4 Stück Spannklemmen
45130Standard Palette 20mm
45150Vakuum Palette
45175Grund-Platte mit Sicherheitsschalter und erforderlichen Schläuchen sowie 4 Stück Spannklemmen

Ersatzteile

Art. Nr.Beschreibung
22815Spannklemme (1 Stück)
451101,5m Dichtband aus Gummi
45145Messingfilter (1 Stück)
45165Satz O-Ringe (1Satz)
45185Zentrierstifte (2 Stück)

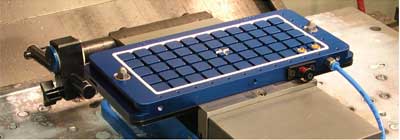

VAC-MAGIC Nullpunkt-Spannsystem VM100


Die Vorführung der MITEE-BITE VAC-MAGIC Vakuum-Spann­systeme auf Messen und Aus­stellungen hat ge­zeigt, dass viele spanab­hebende Betriebe vor einem Spannproblem gestanden hatten, das sich dann mit VAC-MAGIC lösen ließ. - Einfachheit und Preis der Systeme über­raschte nicht selten.



Die Vorteile:

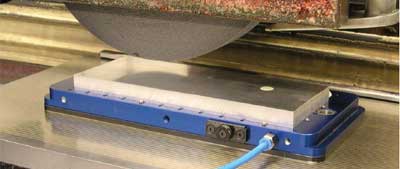

  • Spannen von unmagnetischen Teilen auf der Magnetplatte,
  • Zeitsparender Palettenwechsler,
  • Einfache Montage auf einem Maschinenschraubstock oder auf T-Nuten-Tisch oder Aufspannplatte,
  • Anschluss an Betriebsdruckluft ohne Erfordernis einer Vakuumpumpe,
  • Geringer Druckluftbedarf (<0,10 €/Std.),
  • Verwendung größerer Paletten möglich (bis 400 x 300 mm),
  • Einfache, schnelle Inbetriebnahme,
  • Kostenlose Ausarbeitung von Spannvorschlägen.



Systeme und Paletten

Art. Nr.Beschreibung
45375Grundplatte 315 x 140 x 25mm
45325Palette 318 x 150 x 25mm
45110Dichtgummi 1,5 m
45300Komplettes System mit Grundplatte, 2 Paletten, Dichtgummi und Anschlussteilen
